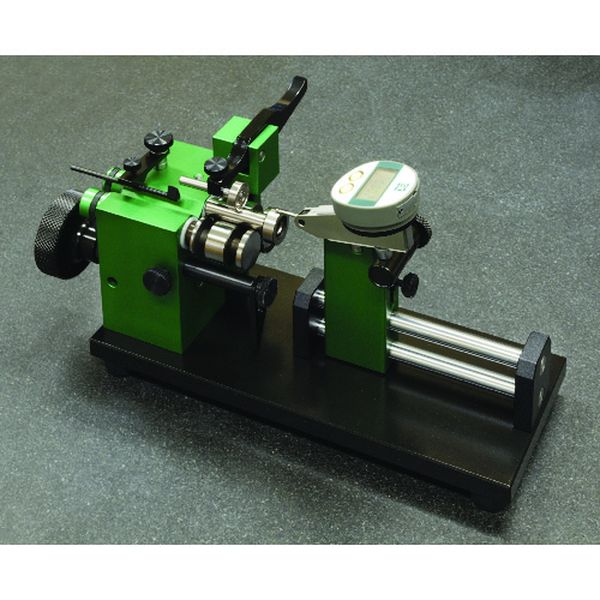

偏心度測定システム 振れ測定 対象ワークΦ4～Φ30 ショートベース/スリットローラー/シャフトキャリア

・最高精度2μm(φ20mmワーク測定時)を実現し、ハイレベルな精密測定が行えます。・タイミングベルト+プーリーによる駆動システムとグリップ付ハンドルにより滑らかな回転で測定を行います。・ワーク前後を押えるワークストッパー搭載で、軸方向の円周振れ測定も可能です。・コンパクトで場所を取らないショートベースです。・フランジのあるワークの逃がしに便利なスリットローラーです。・ワークの長さに合わせて位置決めができるキャリア付です。・測定器の0セッティングを容易にする角度微動付キャリアです。
・お手持ちのインジケータ、電気マイクロメータを取り付けての偏心度測定に
・幅(mm)：295・奥行(mm)：105・高さ(mm)：205・全長(mm)：295・ベースタイプ：ショートベース・ローラータイプ：スリットローラー・キャリアタイプ：シャフトキャリア
・精度：2～3.5μm以内・測定可能ワーク条件：外径φ4～30mm/長さ5～80mm/円筒形状/基準とする部分がローラーで十分に挟める長さであること・測定可能長さ(mm)：5-80・測定可能形状：円筒状・ベース：ショートベース・ローラー：スリットローラー・キャリア：シャフトキャリア
・ベース：炭素鋼・ローラー：工具鋼
・・アルミケース
・インジケータは付属しておりません。・ワーク先端部がメインローラ端面から離れると振れが大きくなり、測定誤差の原因となります。
・生産国 日本
・JANコード 4975846010734
・質量 4kg
・コード：818-3544 ・品目：ROG221SS
