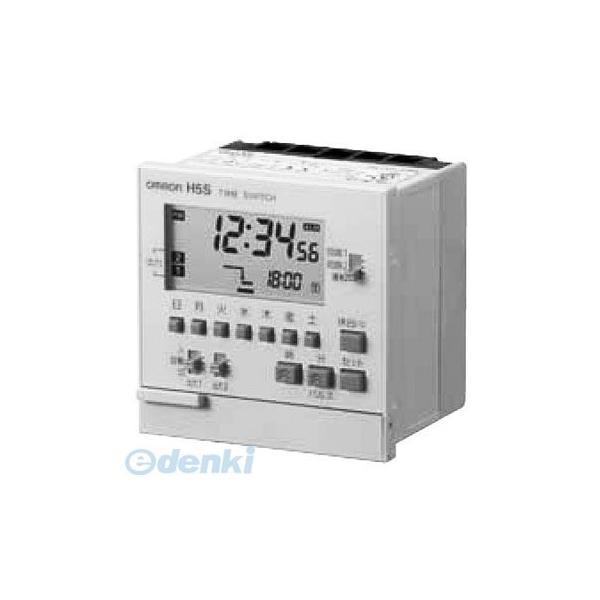

オムロン OMRON H5S-WA2 デジタル・タイムスイッチ Ｈ５Ｓ H5SWA2【キャンセル不可】

オムロン
メーカーお問い合わせ：0120-919-066
【質量(g)】約200
【タイプ】週間2ch
【耐電圧】AC2950V 50/60Hz 1min (導電部端子と露出した非充電金属部間)
AC2000V 50/60Hz 1min (操作電源回路と制御出力間、制御出力相互間)
AC1000V 50/60Hz 1min (非連続接点間)
【動作方式】デジタルクォーツ方式
【消費電力】約2.9VA(AC264V時)
【表示】曜日、時(24h表示←→AM/PM12h表示切替)、分、秒
(0：00～23：59、AM0：00～11：59/PM0：00～11：59)
LCDによるデジタル表示(文字高10mm)
動作中および動作予定時刻のデジタル表示
動作中および動作予定時刻のタイムチャート表示
【ケース色】ライトグレー(マンセル5Y7/1)
【電源電圧(V)】AC100～240V 50/60Hz(共用)
【制御出力】回路数：2回路独立(2a)
回路：電源回路と別回路(無電圧)
容量：AC250V 15A(抵抗負荷cosΦ=1)、AC250V 15A(誘導負荷cosΦ=0.7)
【時間】1周期：1週間(7日間)
【絶縁抵抗(MΩ)】100以上
導電部端子と露出した非充電金属部間、操作電源回路と制御出力間、制御出力相互間、非連続接点間
【使用周囲温度(℃)】-10～+55(ただし、氷結・結露しないこと)
【寿命】機械的：10万回以上
電気的：
5万回以上(抵抗負荷 AC250V 15A)
5万回以上(誘導負荷 AC250V 10A cosΦ=0.7)
5万回以上(モータ負荷 AC250V 1HP)
5万回以上(ランプ負荷 AC100V 100W)
1万回以上(ランプ負荷 AC100V 300W)
【取付け方法】埋込み取付
【電圧の影響】±0.01% ±0.05s以下
±0.01%はセット時間の間隔に対する値です
【耐振動（耐久）】10～55Hz 片振幅0.375mm 3方向 各2ch
【耐衝撃（耐久）】300m/s² 3軸 6方向 各3回
【使用周囲湿度】25～85%
【設定値】最小単位：1min単位
【EMC規格】EMI：EN60730-2-7、放射妨害電界強度：EN60730-2-7(CISPR 22 class B)、雑音端子電圧(連続)：EN60730-2-7(CISPR 22 class B)、雑音端子電圧(不連続)：EN60730-2-7(CISPR 14-1)、高周波電流：EN60730-2-7(IEC61000-3-2 class A)、電圧変動/フリッカ：EN60730-2-7(IEC61000-3-3)、EMS：EN60730-2-7、静電気放電イミュニティ：EN60730-2-7(IEC61000-4-2)、電界強度イミュニティ：EN60730-2-7(IEC61000-4-3)、伝導性ノイズイミュニティ：EN60730-2-7(IEC61000-4-6)、バーストノイズイミュニティ：EN60730-2-7(IEC61000-4-4)、サージイミュニティ：EN60730-2-7(IEC61000-4-5)、電圧ディップ/電断イミュニティ：EN60730-2-7(IEC61000-4-11)
【耐ノイズ】電源端子間：±1500V
ノイズシミュレータによる方形波ノイズ(パルス幅100ns/1μs立ち上がり1ns)
【温度の影響】±0.01% ±0.05s以下
±0.01%はセット時間の間隔に対する値です
【動作時間のばらつき】±0.01% ±0.05s以下
±0.01%はセット時間の間隔に対する値です
【耐振動（誤動作）】10～55Hz 片振幅0.25mm 3方向 各10min
【耐衝撃（誤動作）】100m/s² 3軸 6方向 各3回
【セット誤差】±0.01% ±0.05s以下
±0.01%はセット時間の間隔に対する値です
【言語表示】和文表記
【適合安全規格】cULus(Listing)：UL508/CSA C22.2 No.14
EN60730-2-7：汚染度2/過電圧カテゴリ2
VDE0106/part100
電気用品安全法
【許容電圧範囲】電源電圧の85～110%
【停電補償時間】連続5年以上(25℃)
【周期誤差】月差±15s(25℃)
【設定ステップ数】週間プログラム：40ステップ/ch
