916247-69 シフトアップ オイルクーラーKIT ヘッドボトムマウント 取り出し無し スーパーカブ50/70/90、リトルカブ ガンメタパイプ

シフトアップ オイルクーラーKIT コア8段 ヘッドボトムマウント 取り出し無し
ホンダ スーパーカブ50(C50-0400001～)12V車
ホンダ スーパーカブ50(C50-0600001～)12V車
ホンダ スーパーカブ50(C50-0800001～)12V車
ホンダ スーパーカブ50(C50-2100001～)12V車
ホンダ リトルカブ(C50-4300001～)12V車
ホンダ リトルカブ(C50-4400001～)12V車
ホンダ リトルカブ(C50-4500001～)12V車
ホンダ リトルカブ(AA01-3000001～3999999)12V車
ホンダ スーパーカブ70(C70-1200001～)12V車
ホンダ スーパーカブ70(C70-1300001～)12V車
ホンダ スーパーカブ90(HA02-1500001～)12V車

シフトアップオリジナルオイルクーラーコアが仕様変更し、新登場。
オイル容量は前作と同じく70ccと充分な容量を確保しております。
コア:8段
カラー:ブラックコア/ガンメタパイプ
容量:70cc
ヘッドトップマウントタイプ

オイルクーラー取り出し無し
本キットは既にオイルライン取り出しパーツをお持ちの方向けキットです。
取り出しをお持ちでない方は通常キット（216247-XX)をお勧め致します。
【併用可能パーツ】
SHIFTUP製 ビレットヘッドカバー（401001-03/04/09/11）
SHIFTUP製 ビレットカムカバー（205003-03/04/09/11）

【注意事項】
※オイル経路が増加しますので、必ず強化オイルポンプを装着しご使用ください。
※スタッドボルト注意シリンダーヘッド下部にステーを取り付けるタイプのキットとなっております。シリンダーヘッドボルトに共締めとなりますので、シフトアップ製強化スタッドボルト等のロングﾞタイプに交換が必要となります。
※上記のSHIFTUP製と純正部品以外の社外パーツでの適合は確認出来ておりません。
※対応シリンダーヘッド　SHIFTUP製　88cc/110cc装着車両、もしくは50ccノーマルシリンダーヘッド(限る12Vエンジン)のみの適合となります。
※装着のタイヤサイズや車高によってはフルボトム時タイヤとオイルクーラーが干渉する可能性があります。走行前に必ず干渉チェックを して頂き、干渉しそうな場合、又は干渉する場合はフォークの突き出しや外径の小さいタイヤへ交換する等でタイヤとオイルクーラーが離れる方向で調整を して下さい。
※12V車両に限る

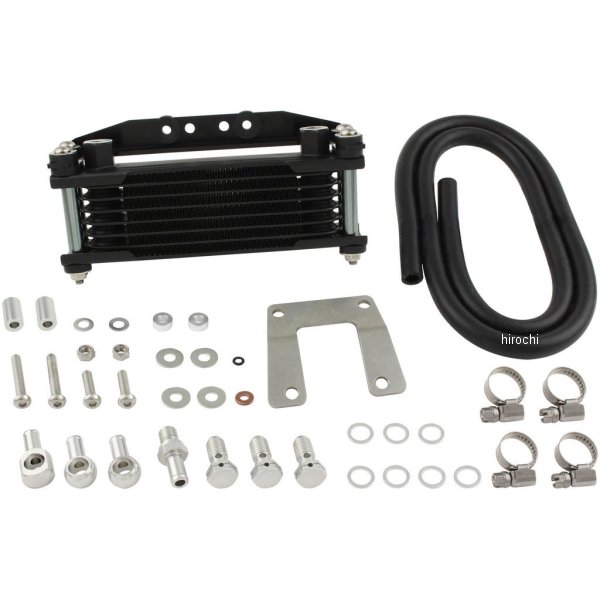

【キット内容】
1.オリジナルオイルクーラーコアセット:1個
2.耐油ゴムホース 1ｍ(内径8mm):1本
3.8.5mm オイルノズル :1個
4.バンジョーユニオン (取り出し用):2個
5.バンジョーユニオン (オイルクーラー用):1個
6.バンジョーガスケット :7枚
7.バンジョーボルト　Pー1.25（S）:3本
8.M6銅ワッシャー1枚
9.ステンレスバンド10mm～16mm:4個
10.Oリング P-4:1個
11..オイルクーラーステー:1個
12.M6×25 ボタンキャップボルト(ステンレス):2本
13.M6×40 ボタンキャップボルト(ステンレス):2本
14.M6平ワッシャー(ステンレス):2枚
15.M6平ワッシャー大(ステンレス):4枚
16.M6ロックナット(ステンレス):2個
17.アルミカラー M6×5t (90エンジン用):2個
18.アルミカラー M6×20t (50/70エンジン用):2個
