05-05-0111 SP武川 スーパーマルチTFTメーター ダックス125

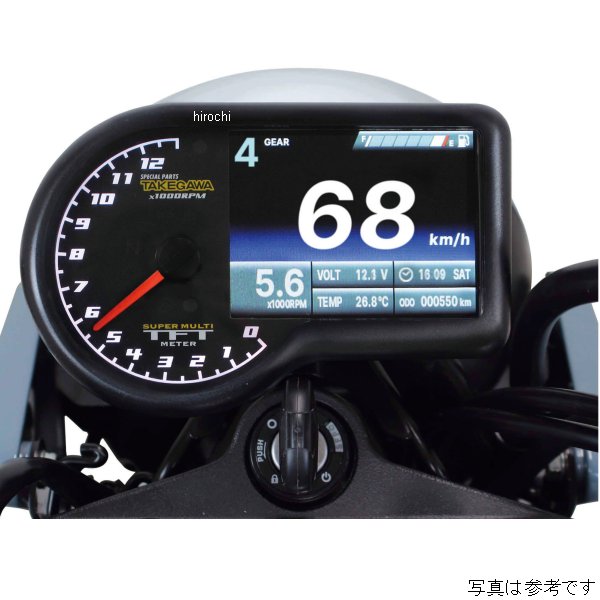

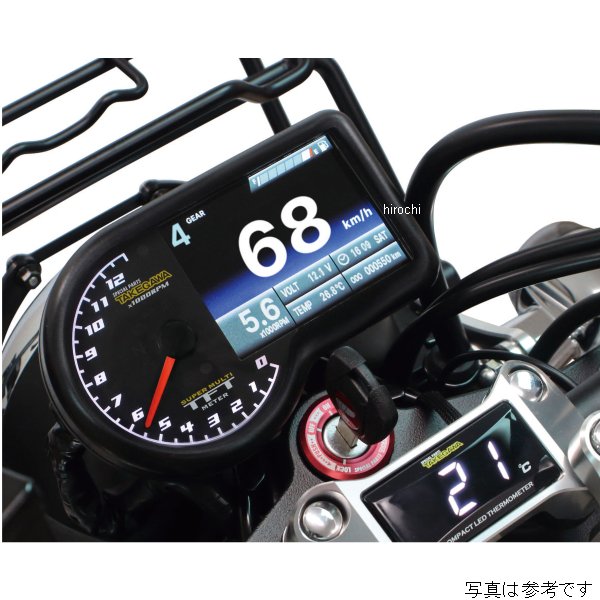

SP武川 スーパーマルチTFTメーター
23年-25年 ホンダ ダックス125
【仕様説明】
速度、回転数、ギアポジション、温度計、燃料計、時刻、バッテリー電圧表示やタイヤ外径補正、パワーテスト機能等、非常に多くの機能を搭載したマルチメーターです。
視認性に優れた指針式タコメーターとTFT液晶によるデジタル表示を採用。

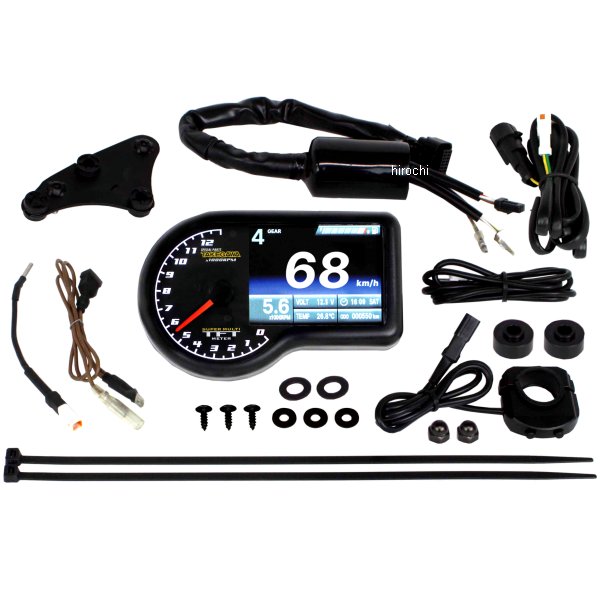

ダックス125用製品構成:専用サブハーネス、専用ステーセットが付属。
メーター固定部にはメーターへの振動を和らげるラバーマウントを採用しています。
【機能】
■スピードメーター:0～360km/h
タイヤ外周設定(設定範囲:300～2500mm 設定単位:1mm)
速度警告灯(設定範囲:30～360km/h 設定単位:1km/h)
最高速度記録(表示範囲:0～360km/h 設定単位:1km/h)
■指針式タコメーター:0～13000rpm
回転数警告灯(設定範囲:1000～13000rpm 設定単位:100rpm)
■デジタルタコメーター:0～20000rpm
回転数警告灯(設定範囲:1000～20000rpm 設定単位:100rpm)
点火設定(設定範囲:0.5・1～24 設定範囲:Hi Act・Lo Act)
■西暦/月日/曜日
設定を行うことでキーON時のオープニング画面に表示。
曜日は西暦と月日を設定した際、自動で入力。
■オドメーター:0～999999km
(表示単位:1km 範囲を超えると0に戻る)
トータル走行距離
ユーザーオド設定(始点距離任意入力)
■トリップメーターA、B:0～9999.9km
(表示単位:0.1km 範囲を超えると0に戻る)
外部スイッチ操作により、トリップメーターBへ表示切替え
■オイル交換時期警告
入力した走行距離は、走行することで自動で減少します。
メンテナンス距離(通知モード)
(設定範囲:500～16000km 設定単位:100km)
■ギアポジション
(表示内容:全ギア(9まで)表示、全ギア非表示)
学習モードによるギア数登録機能
■時計/曜日
(設定範囲:12時間、又は24時間)
曜日は西暦と月日を設定した際、自動で入力。
■電圧計(表示範囲:8～18V)
電圧警告灯(設定範囲8～18V 設定単位:0.1V)
■温度計(表示範囲:0～250℃)
別途SP武川製ドレンボルトをご購入頂く事で、ドレンボルト部での温度計測が可能。
温度警告灯(設定範囲:60～250℃)
最高温度記録(設定範囲:0～250℃)
■燃料計(表示範囲:6段階)
フューエルセンサー抵抗値プリセット 100Ω 250Ω 270Ω 390Ω 510Ω 1200Ω
ユーザー抵抗値設定 抵抗値範囲:0～1500Ω
燃料警告灯
■パワーテスト機能
目標速度記録(Target Speed)
目標距離記録(Target Distance)
最高速度記録(Top Speed)
各記録はレコード表示されます。
最高レコードは一番上に表示され、No.2以下は計測順に表示します。記録はリセットが可能です。
目標速度/距離設定は機能設定にて、指定数値を設定します。
■インジケーターランプ
警告灯・ターンランプ・ハイビームランプ
ニュートラルランプ・エンジン警告灯
オイルチェックランプ・ABSランプ
■バックライト
Day/Nightモード液晶画面 AUTO切り替え機能
輝度調整機能
照明色の切り替え機能
照明色:白、赤、橙、緑、青、黄
Dayモードは指針式タコメーター目盛りのみ変更が可能
Nightモードは指針式タコメーター目盛りとメイン液晶のグラデーション部分の変更が可能
■外部スイッチ
メーターの操作や機能設定は、すべてメーターに付属の外部スイッチを使用。
(オプション機能)
■空燃比計(表示範囲:12.1～17.5)
別途SP武川製O2センサー、O2センサーボスが必要になります。
O2センサーボスの取付け方法:エキゾーストパイプに穴開け加工を行い、O2センサーボスを溶接加工にて固定する必要があります。
温度計と空燃比計の同時表示はできません。
装着するセンサーにより、機能表示の切り替えが出来ます。

※H.I.D.や他社製LEDヘッドライト、フォグランプ類との同時装着は出来ません。
※バラスト/インバーター(電圧変換装置)からデジタル回路に悪影響を与える高電圧ノイズが出る物があり、製品故障や動作不良の原因になります。
※ギアポジションの設定にはスピード信号とエンジン回転信号の両方がスーパーマルチTFTメーターに入力される必要があります。
その為、実走行による自動読み込み作業が必要になります。
市街地では信号機や交通量が多く危険の為、ギアポジションの設定は行わないで下さい。
※走行の際は見通しの良い道路を選択し、周囲の道路状況を確認した上で、注意して行って下さい。
※ギヤポジション表示は速度と回転数を元に表示切替を行っています。停止時は、ギヤチェンジを操作しても表示が切り替わりません。
